隨著國產變頻器在各行各業的節能應用越來越多，傳統空壓機節能改造也越來越被重視！德瑞斯變頻器在空壓機節能改造和空壓機專用變頻器這塊業務深耕多年！深受行業客戶認可！下面講解一下永磁同步變頻器與空壓機的調試方法：

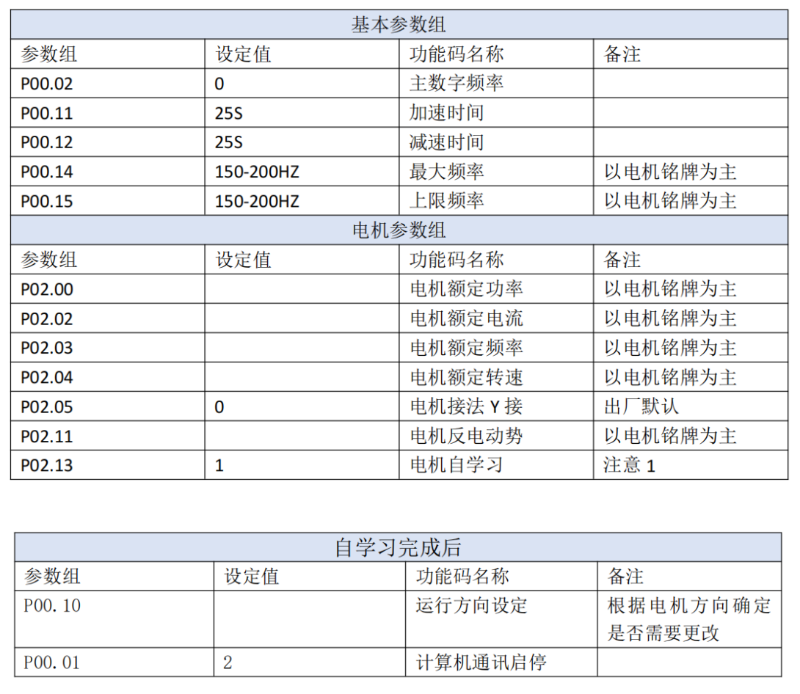

1、 變頻器參數（德瑞斯ES120K系列變頻器）：

注意：

P02.13=1 按 ENTER 確認之后按 RUN 鍵進行靜態自學習，學習完成之后，可按 MK 鍵確認電機方向，如果電機反轉可通過 P00.10=1修正，正轉無需修改。（自學習時必須要保證命令源選擇 P00.01=0）。

2、變頻器接線

2.1 主回路接線

輸入電源： R S T

輸出電源： U V W

接地端子為：PE

2.2 控制端子接線

通訊：485+ 485-

地線：GND

變頻器故障：EC EB

注：EC/EB 為常閉信號 EC/EA 為常開信號 空壓機一般使用常閉信號

3、注意事項

3.1 注意電機方向。

3.2 了解現場工況，在下限頻率運行時超過變頻壓力的電流監控（未達到卸載值），在高頻率加載恒壓變頻壓力時的電流監控（通過按變頻器移位鍵按至 A 燈亮可實現監控），也可以在控制器運行參數下一頁監控 。

3.3 電機地接入變頻器 PE 地 ，485GND 接入 GND 。

3.4 控制器加載延遲時間改為12S避免啟動加載時頻率過低報警 。

3.5 控制器啟動頻率,下限頻率 ,空載頻率設置成一致。

4、變頻器預置

在控制器菜單中選擇變頻器預置，輸入密碼進去后將變頻器通訊地址填寫到控制器中。

5、選擇變頻器

在控制器菜單中選擇主機變頻，進入后按兩次下頁進入到圖二面板，單擊變頻器型號選擇 ES120K 即可。

6、鍵盤操作
