本案例為您介紹國產品牌德瑞斯變頻器的應用場合-砂磨機。針對砂磨機設備技術改進的需要，設計的變頻調速控制系統包括了可編程控制器、交流變頻器、速度傳感器，采用速度閉環控制實現了研磨機的轉速控制要求。德瑞斯變頻器對砂磨機領域使用變頻器技術進行開發和應用，為砂磨機高轉速控制造就了新的解決方案，對變頻器的普及、推廣和應用做出了一定的貢獻。

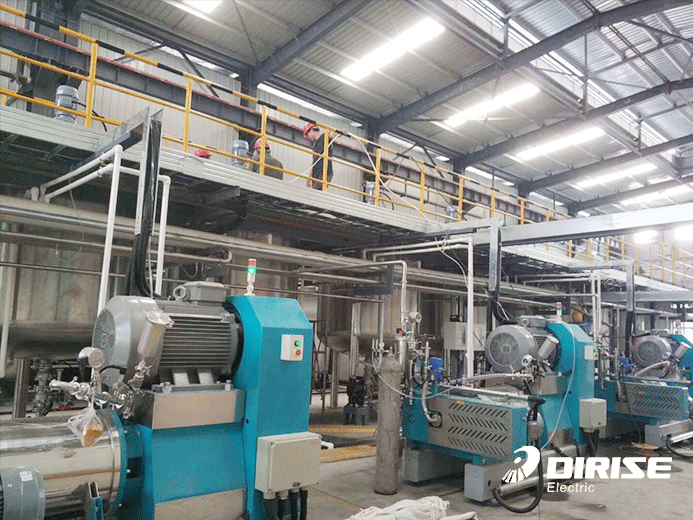

砂磨機的研磨作用主要是通過研磨介質和物料之間的高速旋轉來實現的，現在常見的幾種有立式砂磨機、臥式砂磨機和籃式磨砂機，臥式砂磨機為目前國內廠家內較為常見的，其主要結構由機身、傳動系統、研磨軸、研磨缸、供料系統和電控系統組成。

一、臥式砂磨機的工作原理

臥式砂磨機工作原理為：混合物料在經過攪拌機預分散潤濕處理后從料泵輸送至筒體里，分散器以高速運轉，攪動旋轉筒體內的混合物料和研磨介質，讓混合物料中的固體微粒和研磨介質發生較為強烈的碰撞、摩擦和剪切作用，能夠加快磨細微粒和分散聚集體。研磨分散后的混合物料通過動態分離器分離研磨介質，最后自出料管輸出。此類磨砂機很適用于分散研磨粘度高且粒度要求又細的產品。

化工、醫藥、紙業、食品等行業均有應用砂磨機，對于油漆涂料、化妝品、食品、日化、染料、油墨、藥品等產品行業亦可使用。

二、德瑞斯變頻器的應用場合：砂磨機變頻器應用

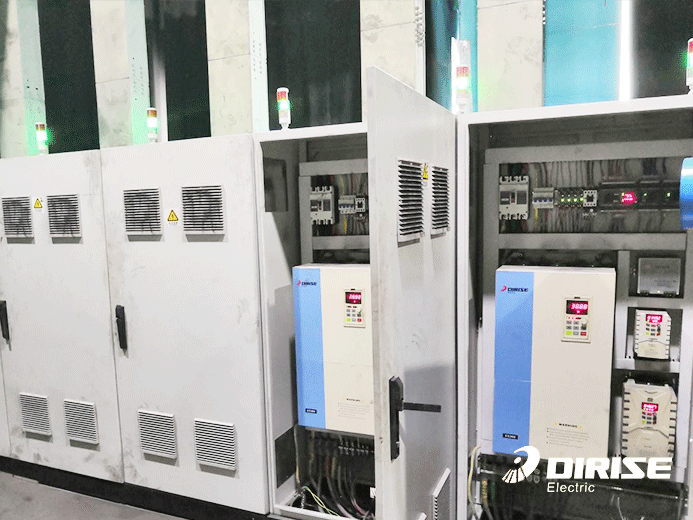

鑒于砂磨機裝載物料濃度高、阻力大，低頻啟動力矩大的特點，我們?yōu)榭蛻暨x用德瑞斯的矢量型變頻器——ES300系列電流矢量型變頻器，此款變頻器在功能、性能上都能很好地滿足客戶的要求，且設備控制系統的自動化集成高，所有控制及數據采集都可在觸摸屏進行操作控制，還有將砂磨機的溫度、流量、壓力等信號選取常閉合點串聯接入作為變頻器的啟動信號，以充分達到設備的各項保護性能。以下為ES300變頻器的功能：

① ES300系列德瑞斯變頻器采用無速度傳感矢量控制，具有電機靜態/動態完整調諧功能；

② 低頻扭矩大，過載能力強，啟動轉矩0.5Hz能達到150%；

③ 充分實現電機和設備的軟啟動，啟動電流小，減少大電流對設備的沖擊；

④ 載波頻率1KHz~16KHz可調，具有頻率轉折點，可根據負載自動調整；

⑤ 標配485通訊接口，可方便與上位機或觸摸屏通訊連接操作；

⑥ 內置直流電抗器，減少電流畸形，更好處理EMI兼容性，

⑦ 轉速追蹤功能：可以實現旋轉中的電機無沖擊平滑啟動；

⑧ 保護功能齊全：具備過流、過壓、欠壓、過載、過熱等多種保護功能

ES300參數設置：

1. 參數代碼功能說明設定值備注
2. P00.01命令源選擇1外部啟動
3. P00.02頻率源選擇0通訊給定
4. P00.13加速時間30S機型確定
5. P00.14減速時間30S機型確定
6. P02.01電機額定功率電機銘牌為主
7. P02.02電機額定電壓電機銘牌為主
8. P02.03電機額定電流電機銘牌為主
9. P02.04電機額定頻率電機銘牌為主
10. P02.05電機額定轉速電機銘牌為主
11. P02.11電機自辨識1靜態自學習
12. P13.15電壓補償系數80
